Приточные установки КЦКП

Приточные установки КЦКП предназначаются для систем вентиляции и кондиционирования помещений различного назначения. Центральные кондиционеры КЦКП, приточные и приточно-вытяжные установки ZPB имеют в составе типовые секции, предназначенные для обработки воздуха (калорифер, охладитель, фильтр и др.)

Приточные установки КЦКП применяются для очистки, подогрева или охлаждения воздуха, в системах вентиляции и кондиционирования промышленных и общественных зданий.

Размер секций унифицирован. Размеры указаны в таблице.

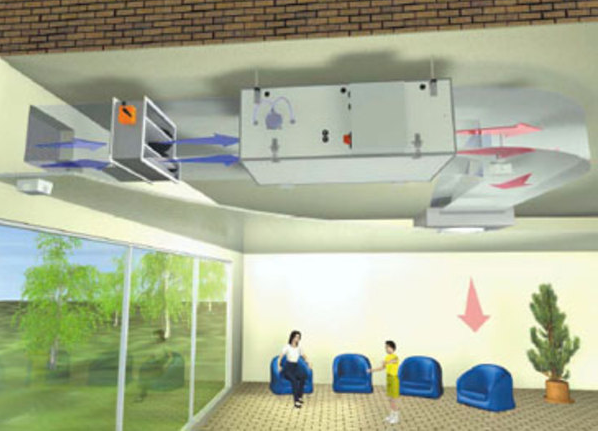

Приточные установки в здании

Основные виды приточных установок КЦКП

Приточная установка схема 1

Приточная установка

Данный тип приточной установки осущестствляет только подачу воздуха в помещение после его очистки и нагрева.

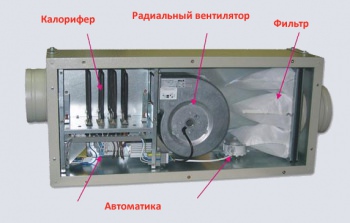

Установка состоит из воздушной заслонки, блока фильтрации, блока нагревателя и блока вентилятора.

 Приточная установка схема2

Приточно-вытяжная установка с пластинчатым рекуператором работает как на подачу так и на удаление воздуха из помещения. В состав установки из двух блоков входят: воздушные заслонки, два фильтра, нагреватель и два вентилятора.

Особенность данной установки в том, что за счет рекуперации тепло удаляемого воздуха частично передается приточному потоку, нагревая его.

 Приточная установка схема 3

Приточно-вытяжная установка с резервным вентилятором

В состав установки входит три воздушные заслонки, два вентилятора, работающих в одном направлении, фильтр и нагреватель.

Отличие данной установки от простой приточной в наличиеи дополнительного вентилятора. При поломке первого вентилятора, с помощью открытия воздушных заслонок можно перенаправить поток воздуха на второй вентилятор и установка может продолжить работу.

 Приточная установка схема 4

Приточно-вытяжная установка с камерой смешения

данная установка предназначена для подачи и удаления воздуха. Рекуператор у вентиляционной установки отсутствует. За счет специальной камеры к приточному воздуху примешивается вытяжной, что приводит к корректировке тепло- и влагоизбытков.

 Приточная установка схема 5

Приточная установка с паровым увлажнением

Приточная установка с дополнительно установленным паровым увлажнителем. Увлажнитель регулирует относительную влажность воздуха подаваемого в помещение. Увлажнение воздуха происходит изотермическим способом - за счет насыщенного пара.

 Приточная установка схема 6

Приточно-вытяжная установка со смесительной камерой в линию

Приточно-вытяжная установка с камерой для смешивания приточного воздуха с вытяжным. Собрана в "линию".

 Приточная установка схема 7

Приточно-вытяжная установка с промежуточным теплоносителем

В состав установки входит рекуператор с промежуточным теплоносителем который позволяет передавать тепло от удаляемого воздуха к приточному, не смешивая при этом потоки. В качестве теплоносителя в установке применяется незамерзающая жидкость.

 Приточная установка схема 8

Приточная установка с охладителем

Приточная установка содержит секцию с воздухоохладителем, которая служит для охлаждения и осушения воздуха. Приточная установка данной конфигурации может нагревать воздух, или охлаждать.

 Приточная установка схема 9

Приточная установка с охладителем и секцией смешения

Установка данного типа позволяет охлаждать воздух и смешивать его в специальной камере.

 Приточная установка схема 10

Приточно-вытяжная установка с роторным рекуператором и охладителем

В состав вентиляционной установки включен роторный рекуператор, который представляет собой вращающиеся теплообменники, при помощи которых происходит передача тепла. Установка не подходит для эксплуатации в помещениях, в вытяжном воздухе которых содержатся вредные пары или примеси.

Варианты исполнения приточной установки КЦКП

Варианты исполнения приточной установки КЦКП

В зависимости от номинального расхода воздуха, приточные установки имеют следующий типоразмерный ряд

характеристики

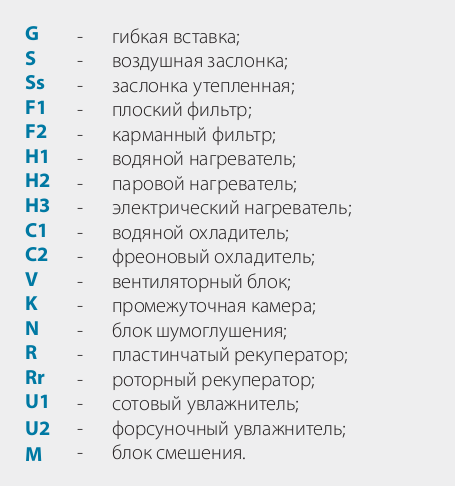

Центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:

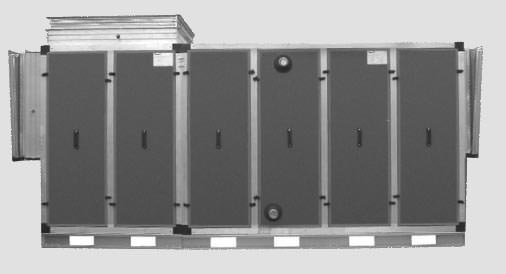

Приточная установка ZPBмодули приточек

Толщина панелей центральных кондиционеров зависит от их типоразмера и составляет для ZPB-1.6, ZPB-3.15, ZPB-5, ZPB-6.3 и ZPB-8 - 25 мм, а для ZPB-10, ZPB-12.5, ZPB-16, ZPB-20, ZPB-25, ZPB-31.5 и ZPB-45 - 50 мм.

Сторона обслуживания определяется возможно-стью доступа к основному функциональному оборудованию, дополнительным устройствам и водяным патрубкам. Сторона обслуживания, на которой находятся открывающиеся двери, патрубки теплообменников и т.д., определяется по направлению движения воздуха в установке.В приточно-вытяжных установках сторона обслужи-вания определяется по направлению движения воз-духа в приточной части.

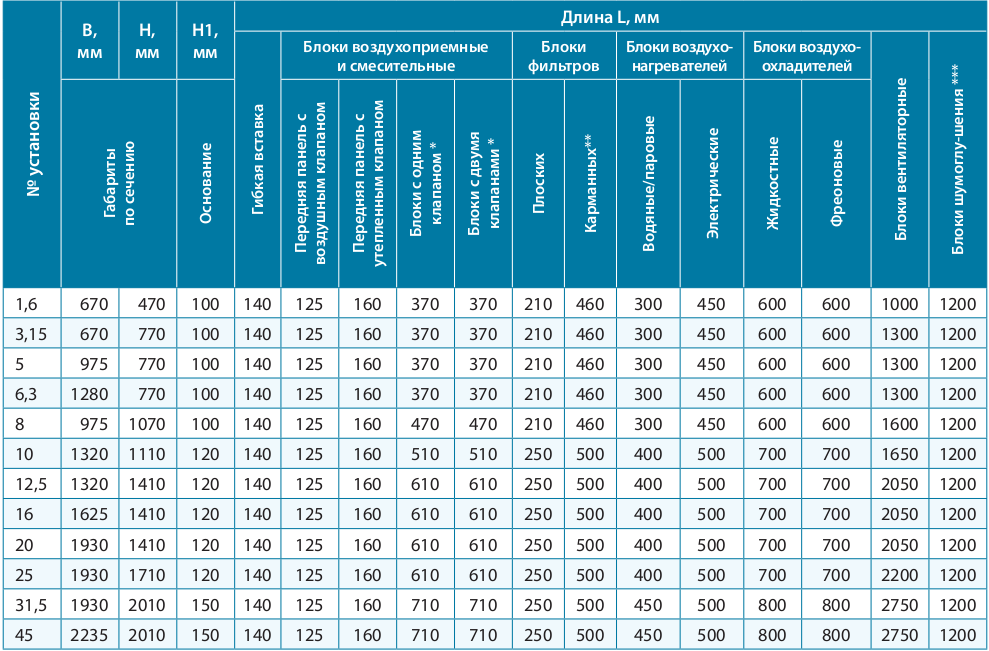

Максимальные размеры секции приточных установок
